Tracking Index Tester

Introduzione
La prova dell'indice di tracciamento elettrico viene eseguita su una superficie di un materiale isolante solido applicando una tensione ad un elettrodo di platino di dimensioni predeterminate (2 mm x 5 mm) e facendo cadere un volume predeterminato di liquido conduttivo (0,1% NH 4 Cl) ad un'altezza predeterminata (35mm) per 30 secondi, per valutare le prestazioni di resistenza elettrica della superficie di un materiale isolante solido sotto l'influenza combinata di un campo elettrico e di un mezzo bagnato o contaminato.

Tester di indicizzazioneRigorosamente è un tester di ispezione professionale, progettato e fabbricato sulla base di GB4207, IEC60112 e altri standard, per misurare l'indice comparativo di inseguimento e l'indice di inseguimento della prova nello stato bagnato simulato, con caratteristiche di semplicità, precisione, affidabilità, funzionalità pratiche, ecc.

Applicazione

Apparecchio indice di tracciamentoÈ adatto per i dipartimenti di ricerca, produzione e ispezione di qualità nel settore delle apparecchiature di illuminazione, elettrodomestici, macchine utensili, macchina elettrica, utensili elettrici, strumenti elettronici, strumenti elettrotecnici, apparecchiature informatiche, nonché materiali isolanti, plastica ingegneristica, connettori elettrici, industria accessori.

Caratteristiche della struttura
1. la camera è spruzzo di vernice procced, elegante e anticorrosivo, dimensione: 1200mm X 600mmx 1200mm.
2. tutti i supporti del campione sono fatti dal materiale dell'acciaio inossidabile.
3. attrezzatura consiste del voltmetro, amperometro, relè sovracorrente di ritardo, alimentazione elettrica, sistema di controllo del circuito, interruttore a pulsante, luci di segnale e altri componenti.
4. il dispositivo di gocciolamento automatico contiene tubo di gocciolamento, ugello di gocciolamento, dispositivo di conteggio di gocciolamento, dispositivo di controllo di gocciolamento, strumento di misurazione del volume delle gocce, ecc.
5. dispositivo dell'ugello di goccia può regolare; Regolare l'altezza da 30 a 40 mm, garantire la posizione di gocciolamento tra i due elettrodi.

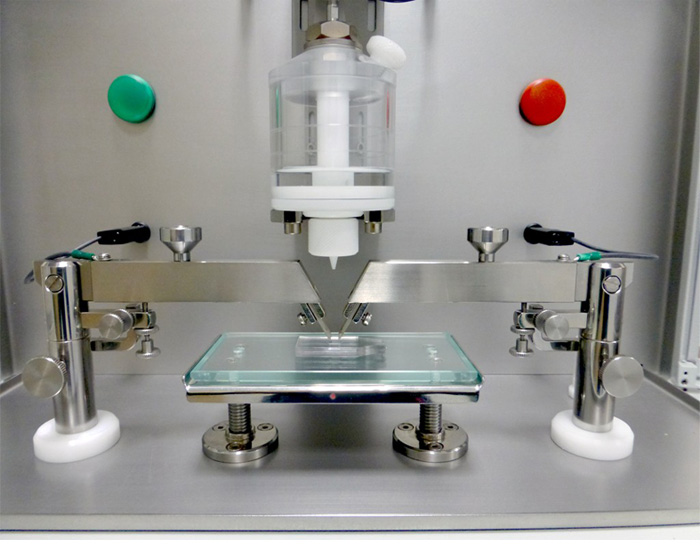

6. il dispositivo dell'elettrodo contiene l'elettrodo del platino, il dispositivo di fissaggio dell'elettrodo, il calibro di 4 mm, ecc. L'elettrodo è regolabile e staccabile.

Parametri tecnici:
1, the electrode material: electrode head - platinum (platinum)
2, the electrode pressure: 1.0 ± 0.05N
3, the electrode distance: 4.0mm ± 0.01mm, the angle of 60 ° ± 5
4, the electrode voltage: 100 ~ 600V (48 ~ 60HZ) adjustable, short-circuit current at 1.0 ± 0.1A voltage drop of less than 10%
5, dripping height: 30 ~ 40mm adjustable
6, drip size: 44 ~ 55 drops / 1cm3 adjustable
7, drip time: 30s ± 5s
8, the number of drops: 0 ~ 9999 times adjustable
9, leakage judgment: the loop current is greater than 0.5A and maintains the relay action for 2 seconds to cut off the current, indicating the sample failed
10, the test process: test procedures for automatic control, independent ventilation
11, standard: IEC60112, GB / T4207, GB4706.1
12, the studio volume: 0.1m3 (can be customized 0.5 m3 or 0.75m3)
13, the equipment outside size: 630mm（wide）× 390mm (deep）× 750mm (high)

Norme:
GBT 4207[UNK]IEC 60112 (2003)[UNK]IEC 60745-1[UNK]IEC 60335-1[UNK]IEC 60598-1[UNK]IEC 60884-1

Principio di prova:
A conductive liquid (0.1% by weight) having a predetermined droplet volume was dropped onto the surface of the solid insulating material and a platinum electrode of a predetermined size (2 mm × 5 mm) by applying a voltage and dropping a predetermined height (35 mm) NH 4 CL) was used to evaluate the leakage resistance of the surface of the solid insulating material under the combined effect of electric field and moisture or contaminating medium. The relative electrical tracing index (CT1) and the resistance to tracing index (PT1)
